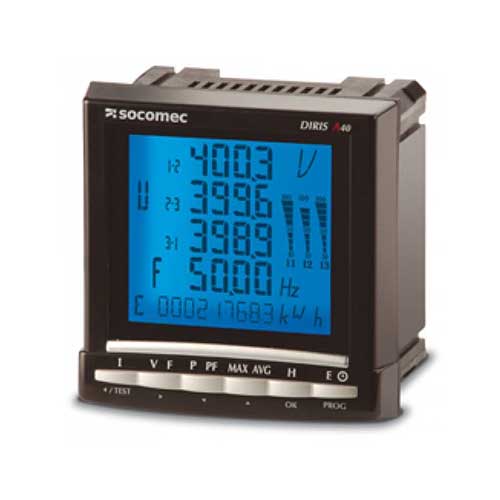

ŞEBEKE ANALİZÖRÜ DIRIS A40

Ölçülen değerlerin tamamı ve cihazın ayarları ekranı üzerinden izlenebilir.

Cihazın “tak kullan” opsiyonel modülleri sayesinde ek işlevler yerine getirilebilir:

Modül 1 : Pals çıkış 2 adet aktif, reaktif veya görünen enerjiye oranlı ayarlanabilir pals çıkış (+/-kWh, +/-kVArh, kVAh)
Modül 2 : RS 485 MODBUS/JBUS haberleşme
RS485 üzerinden 2 veya 3 telli, MODBUS/JBUS protokolü ile maks. 38400baud hızda haberleşme
Modül 3 : Analog çıkış (1) 3I, In, 3U, ΣP, ΣQ, ΣS, Σcos Φ, F değerlerine ayarlanabilen 2 adet analog çıkış
Modül 4 : Alarm veya kontrol/kumanda modülü (2)
Pals sayıcı veya konum sinyali için 2 giriş, alarm izleme veya kumanda için 2 çıkış İzleme amaçlı kullanıldığında 3I, In, 3U, +/-ΣP, +/-ΣQ, +/-ΣS, THD I, THD In, THD U değerlerinden herhangi biri için eşik değeri, gecikme ve hizteresis ayarı yapılabilir.
Modül 5 : RS485 PROFIBUS DP haberleşme RS485 üzerinden PROFIBUS DP protokolü ile maks. 12 Mbaud hızda haberleşme

Modül 6 : Ethernet haberleşme Modbus TCP protokolü veya TCP kullanarak Modbus RTU protokolü

Modül 7 : Bellek modülü

(1) En fazla 2 modül takılabilir (4 analog çıkış)
(2) En fazla 3 modül takılabilir (6 giriş veya 6 çıkış, alarm için yalnızca 2 çıkış)
